平台桌面型分割器
80DT / 110DT / 140DT / 180DT / 210DT / 250DT / 350DT / 438DT /

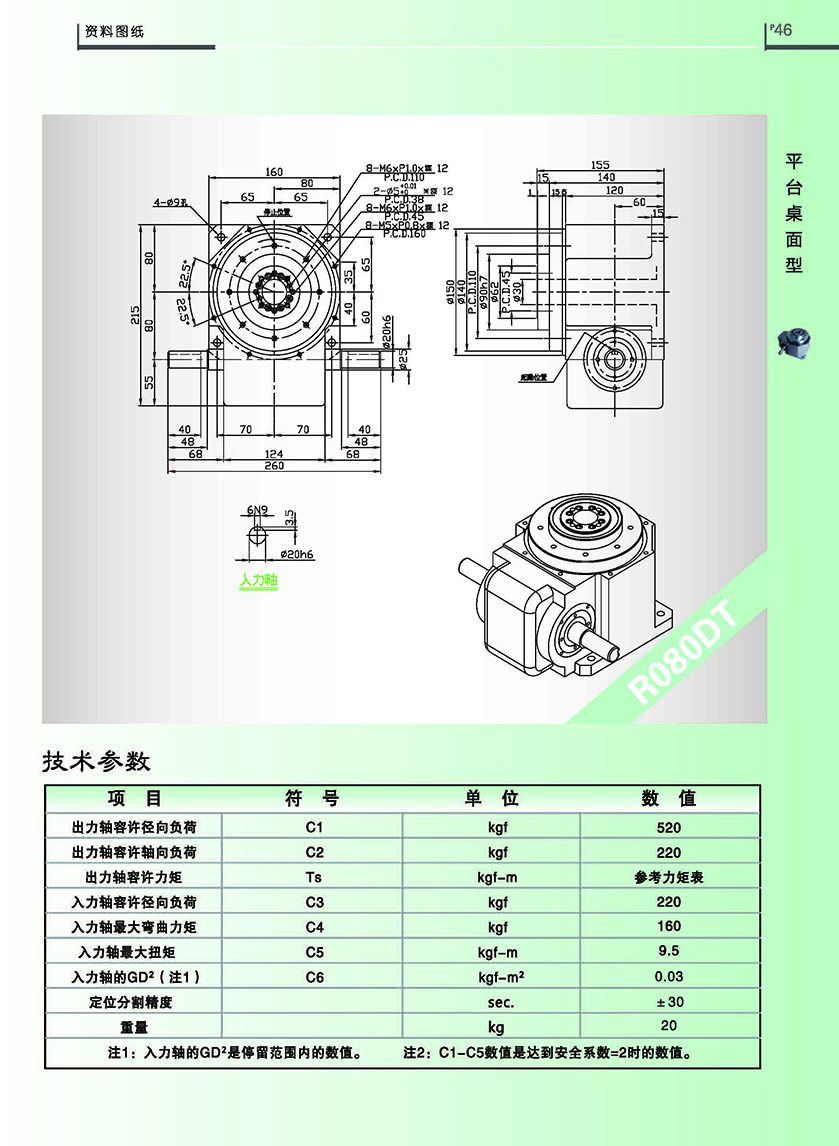

80DT
外型線圖
規格

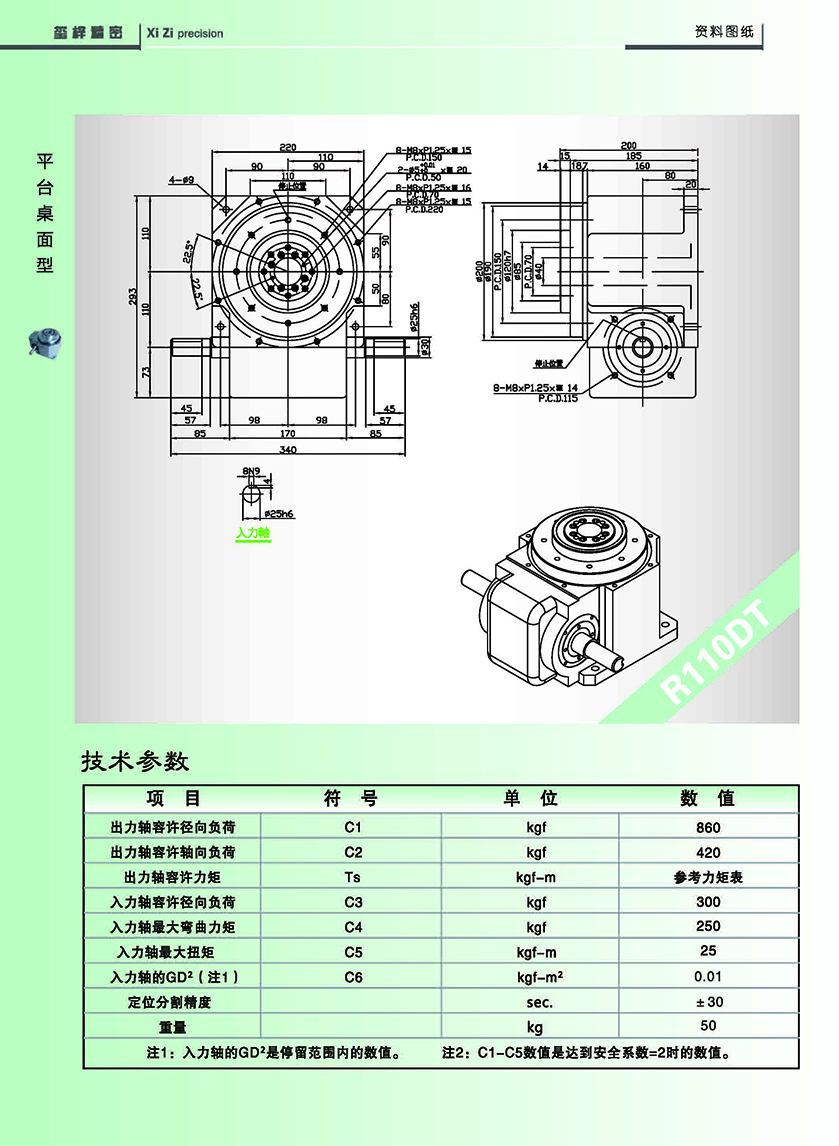

110DT
外型線圖
規格

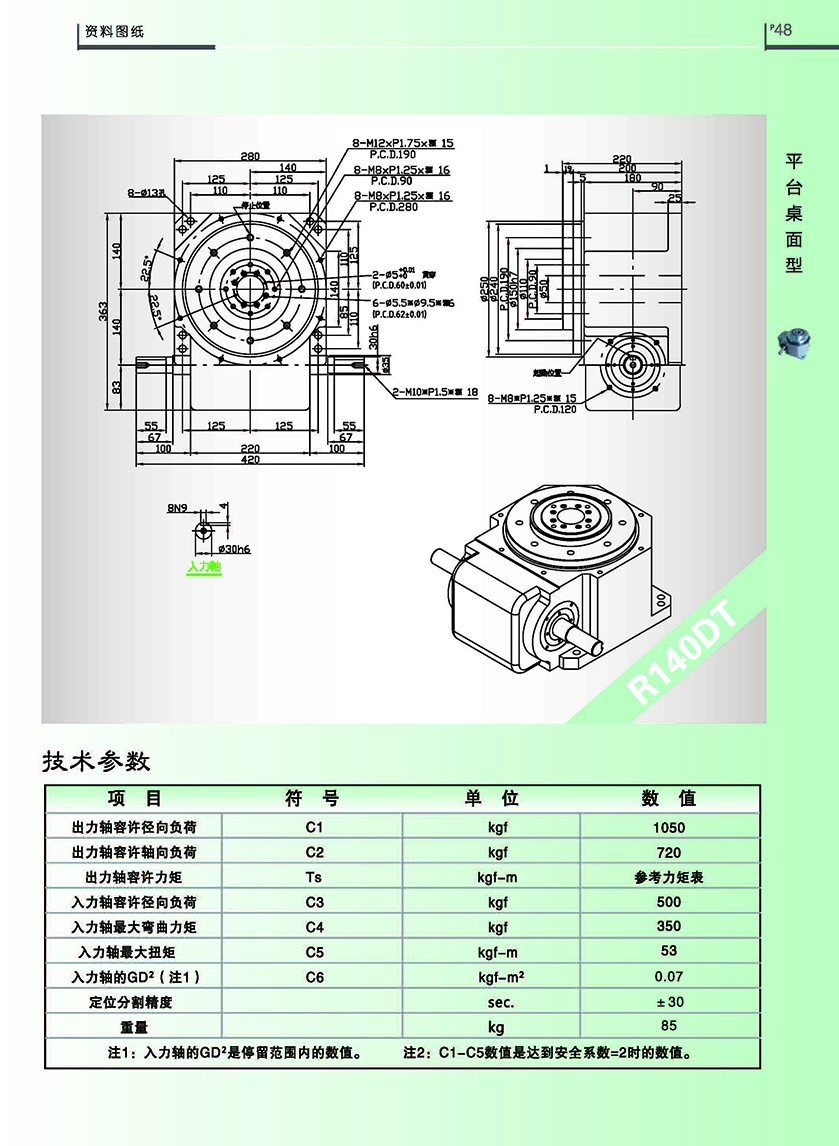

140DT
外型線圖
規格

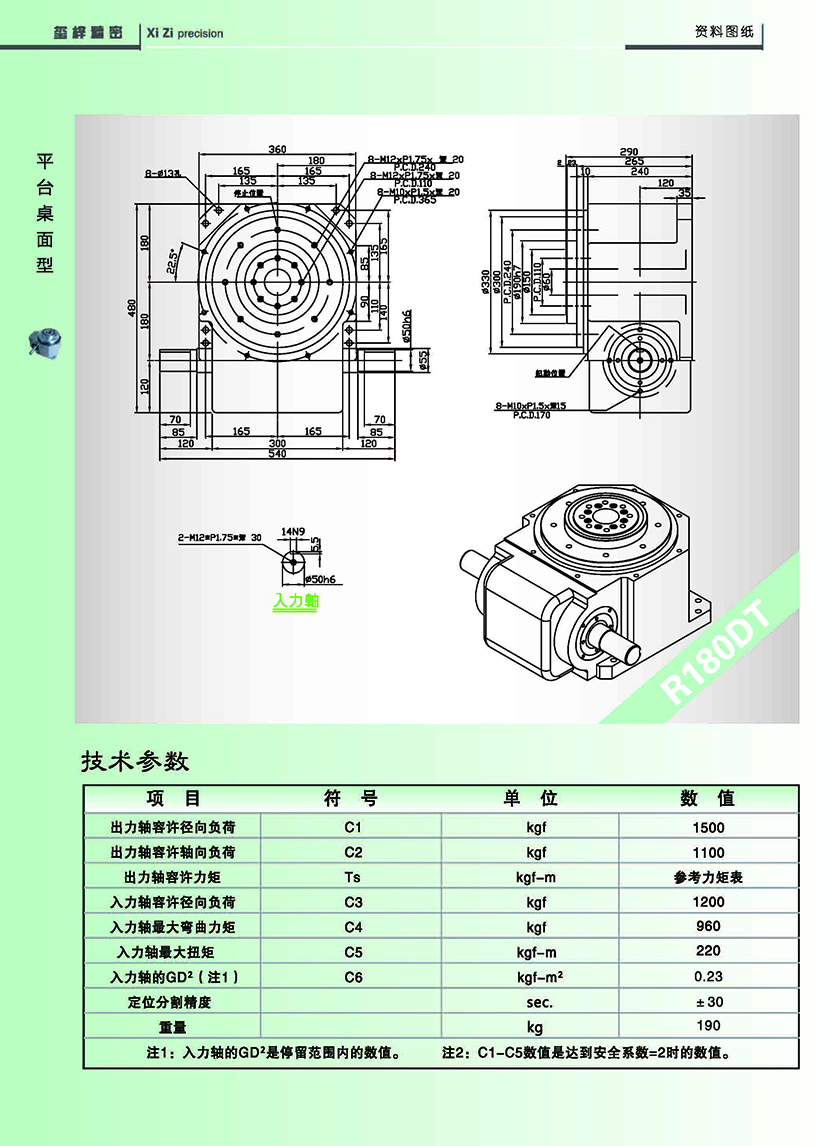

180DT
外型線圖
規格
210DT
外型線圖
規格

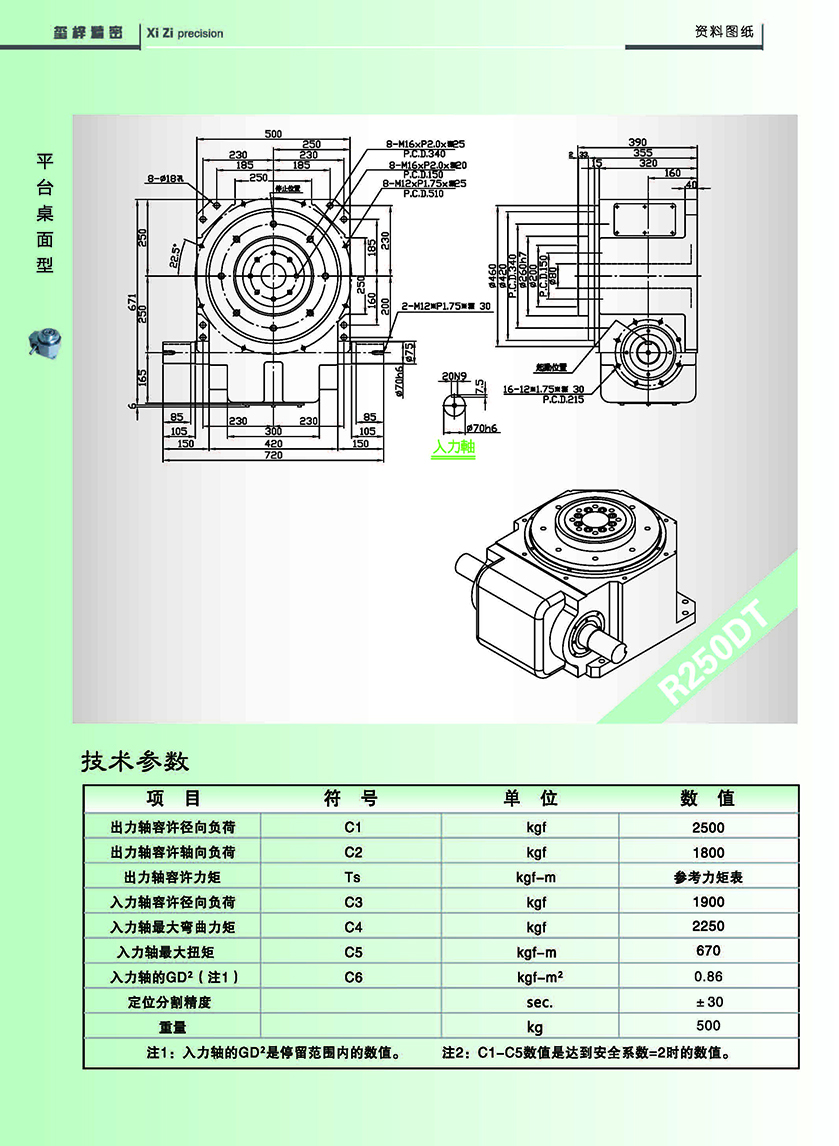

250DT
外型線圖
規格
350DT
外型線圖
規格

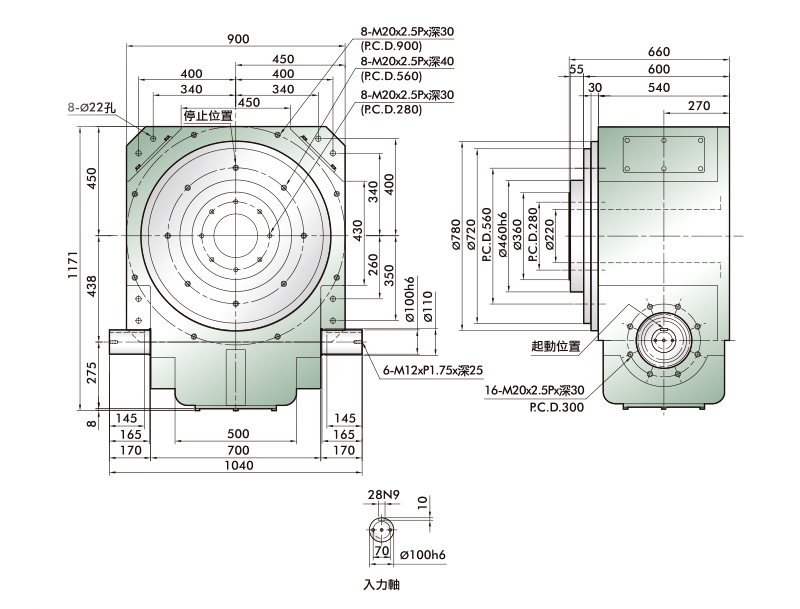

438DT
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 6500 |
| 出力軸容許軸向負荷 | C2 | kgf | 4600 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 3300 |
| 入力軸最大彎曲力矩 | C4 | kgf | 4500 |
| 入力軸最大扭矩 | C5 | kgf-m | 1300 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 10.27 |
| 定位分割精度 | sec. | ±20 | |
| 重量 | kg | 2240 |
入力軸的GD2是在停留範圍內的數值。
C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
