1. 主页 > 產品介紹 > 心軸型分割器 >
  • 心軸型分割器

心軸型分割器

25DS / 32DS / 38DS / 45DS / 60DS / 70DS / 80DS / 83DS / 100DS / 110DS / 140DS / 180DS /

25DS

外型線圖

25DS外型線圖

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 15
出力軸容許軸向負荷 C2 kgf 20
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 15
入力軸最大彎曲力矩 C4 kgf 20
入力軸最大扭矩 C5 kgf-m 2
入力軸的GD2 (註1) C6 kgf-m2 9.6 x 10-5
定位分割精度   sec. ±90
重量   kg 1.0

  1. 入力軸的GD2是在停留範圍內的數值。

  2. C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

32DS

外型線圖

32DS外型線圖

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 20
出力軸容許軸向負荷 C2 kgf 30
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 18
入力軸最大彎曲力矩 C4 kgf 20
入力軸最大扭矩 C5 kgf-m 3
入力軸的GD2 (註1) C6 kgf-m2 3 x 10-5
定位分割精度   sec. ±90
重量   kg 1.4

  1. 入力軸的GD2是在停留範圍內的數值。

  2. C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

38DS

外型線圖

38DS外型線圖

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 40
出力軸容許軸向負荷 C2 kgf 45
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 35
入力軸最大彎曲力矩 C4 kgf 35
入力軸最大扭矩 C5 kgf-m 2.5
入力軸的GD2 (註1) C6 kgf-m2 6.6 x 10-4
定位分割精度   sec. ±72
重量   kg 4

  1. 入力軸的GD2是在停留範圍內的數值。

  2. C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

45DS

外型線圖

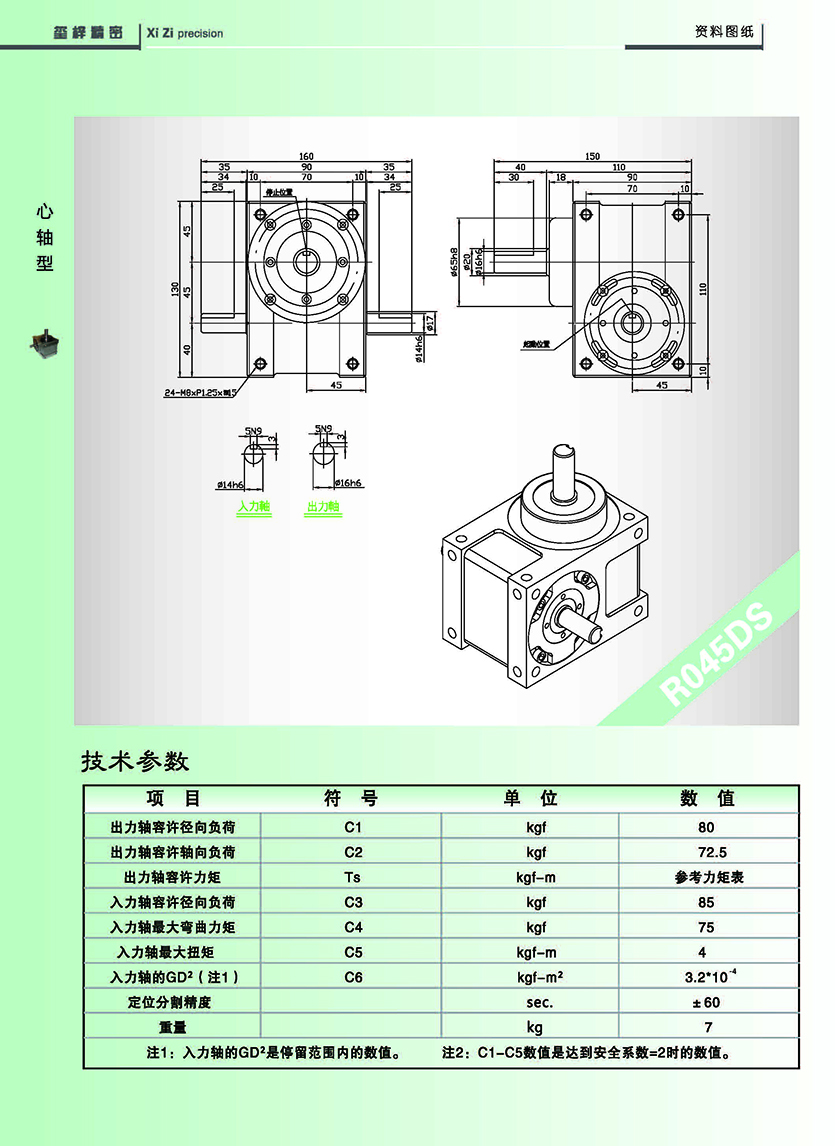

45DS外型線圖

規格

60DS

外型線圖

60DS外型線圖

規格

70DS

外型線圖

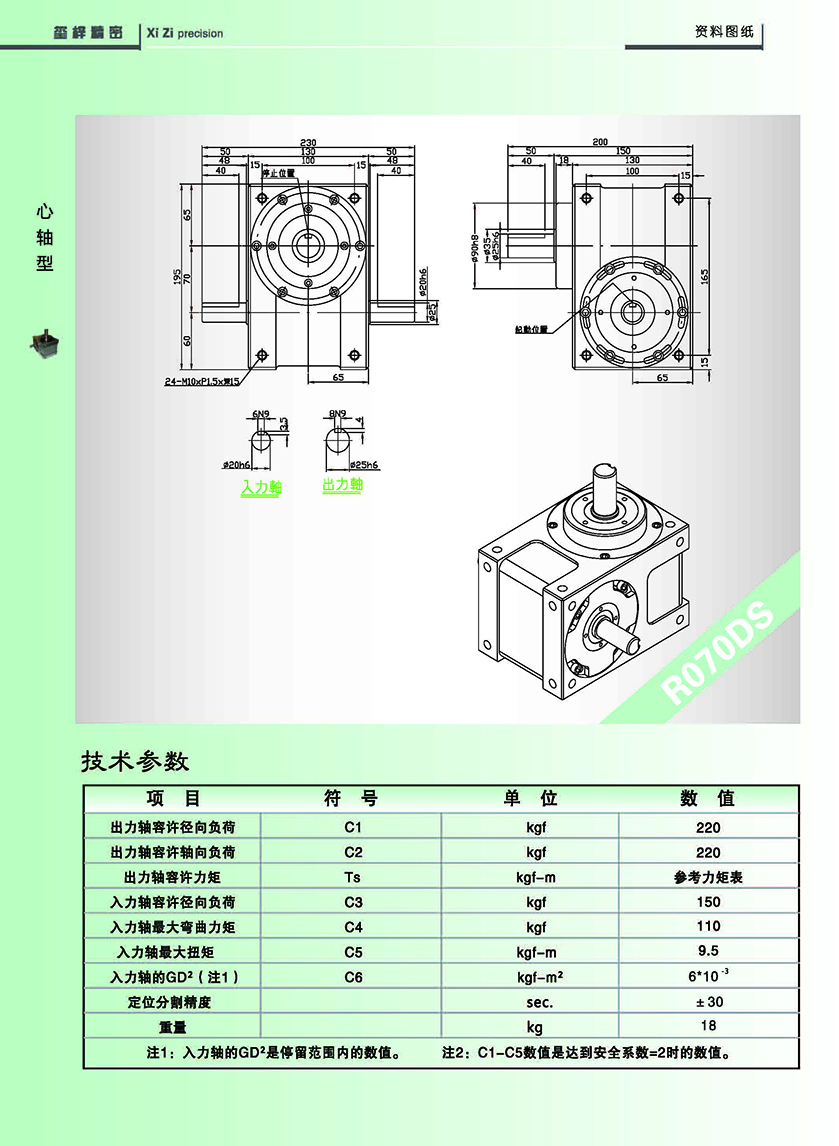

70DS外型線圖

規格

80DS

外型線圖

80DS外型線圖

規格

83DS

外型線圖

83DS外型線圖

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 330
出力軸容許軸向負荷 C2 kgf 420
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 350
入力軸最大彎曲力矩 C4 kgf 260
入力軸最大扭矩 C5 kgf-m 25
入力軸的GD2 (註1) C6 kgf-m2 9 x 10-3
定位分割精度   sec. ±30
重量   kg 26.5

  1. 入力軸的GD2是在停留範圍內的數值。

  2. C1~C5數值是達到安全係數=2時的數值。

100DS

外型線圖

100DS外型線圖

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 400
出力軸容許軸向負荷 C2 kgf 450
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 300
入力軸最大彎曲力矩 C4 kgf 220
入力軸最大扭矩 C5 kgf-m 26
入力軸的GD2 (註1) C6 kgf-m2 4 x 10-3
定位分割精度   sec. ±30
重量   kg 50

  1. 入力軸的GD2是在停留範圍內的數值。

  2. C1~C5數值是達到安全係數=2時的數值。

110DS

外型線圖

110DS外型線圖

規格

140DS

外型線圖

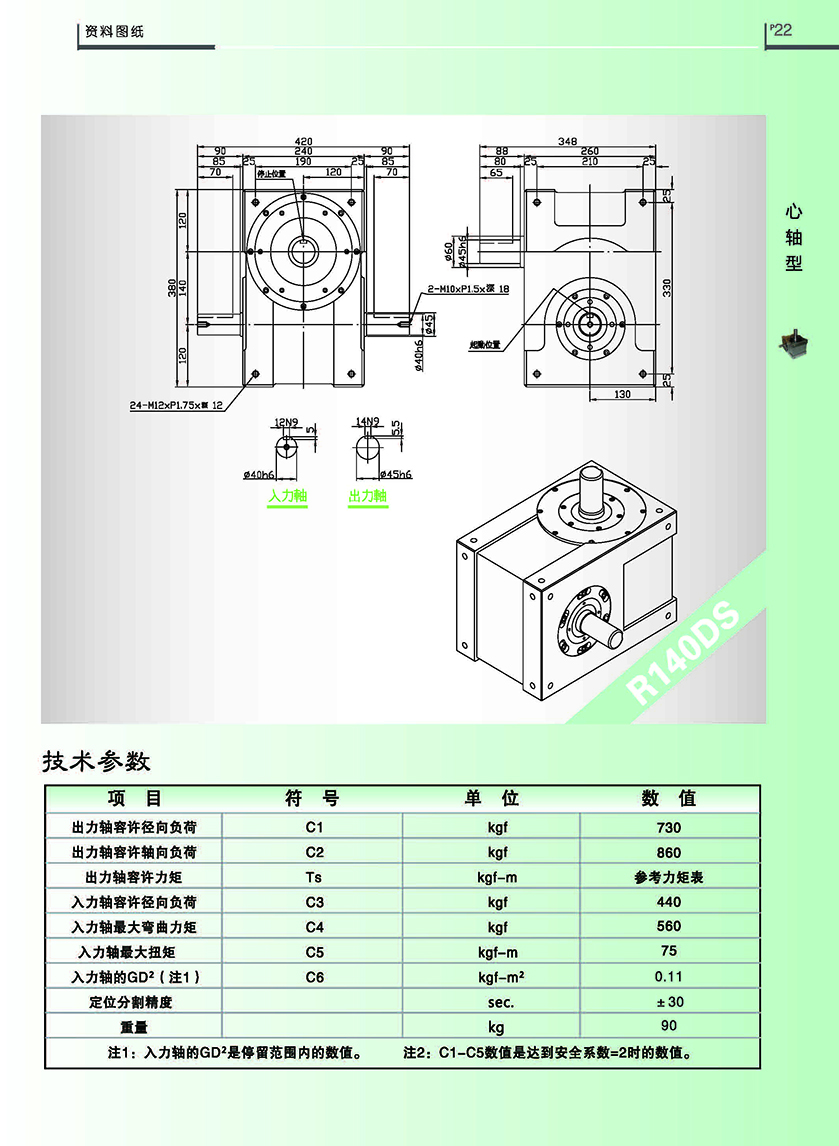

140DS外型線圖

規格

180DS

外型線圖

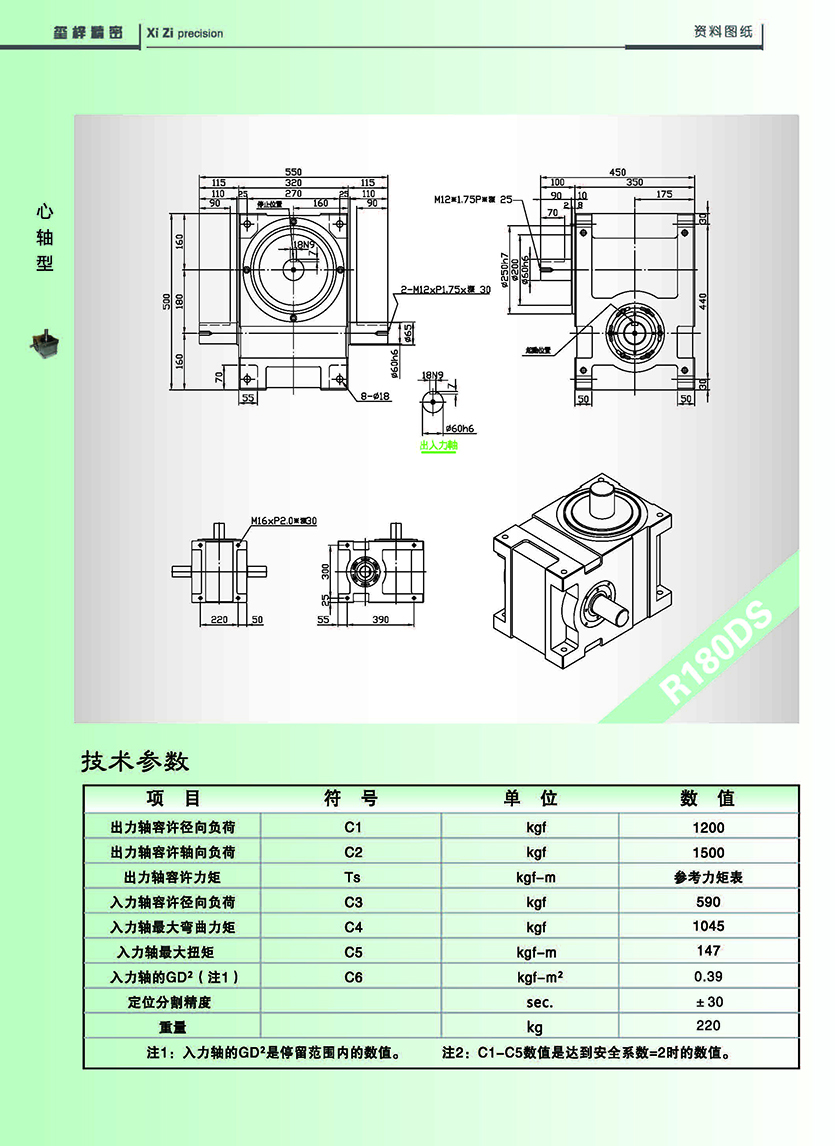

180DS外型線圖

規格
